Airsoft : fabriquer un MOSFET

A quoi ca sert ?

Il faut savoir que par défaut, dans une réplique d'airsoft, tout le courant délivré par la batterie au moteur passe dans le contacteur de détente (switch). A force de subir des arcs électriques, ce contacteur s'oxyde, noircit, et conduit de moins en moins le courant, ceci étant particulièrement visible lors de l'utilisation de batteries LIPO à fort voltage (11.1 volts par exemple).

Le fait d'utiliser un MOSFET permet d'utiliser à présent le contacteur de détente comme simple transmetteur de signal, indiquant au MOSFET de faire passer le courant directement de la batterie au moteur.

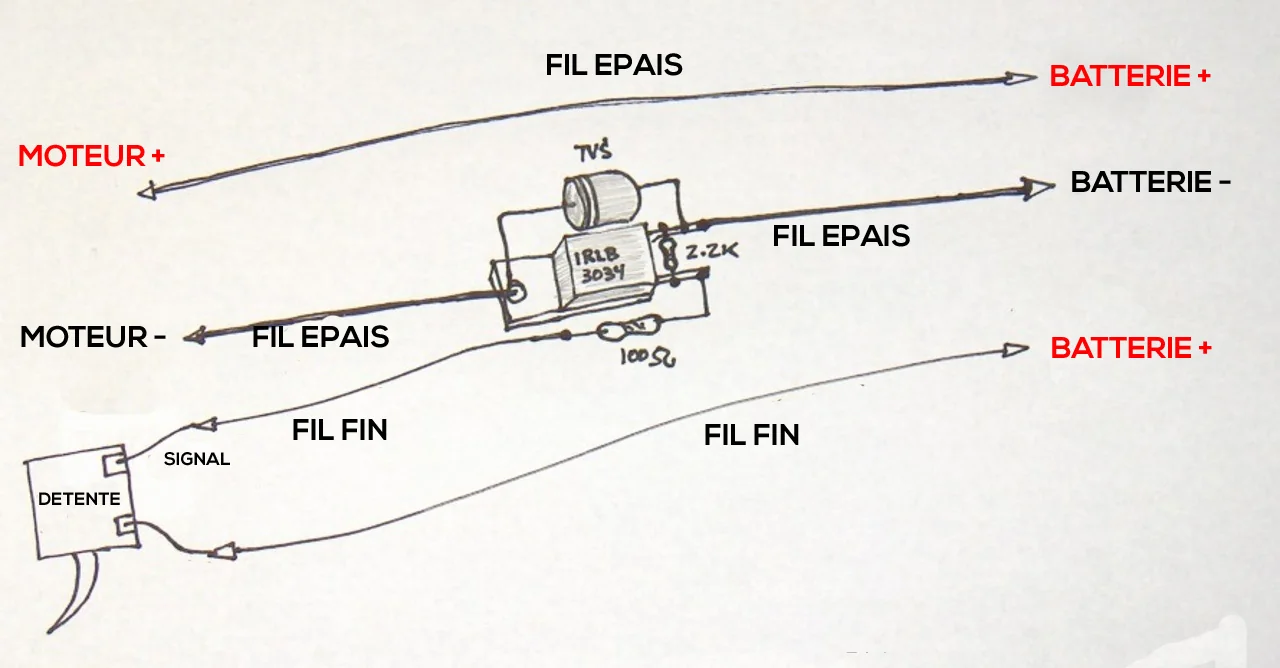

Notez que cela implique de refaire le câblage de sa réplique.

Schéma de câblage

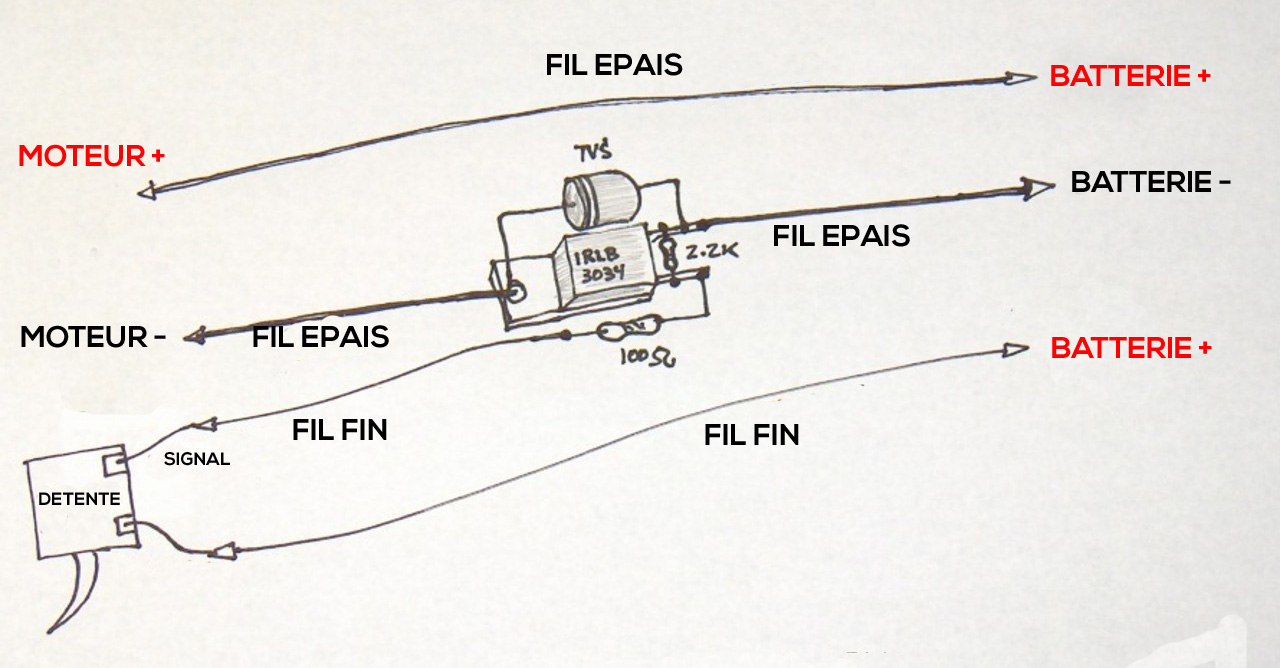

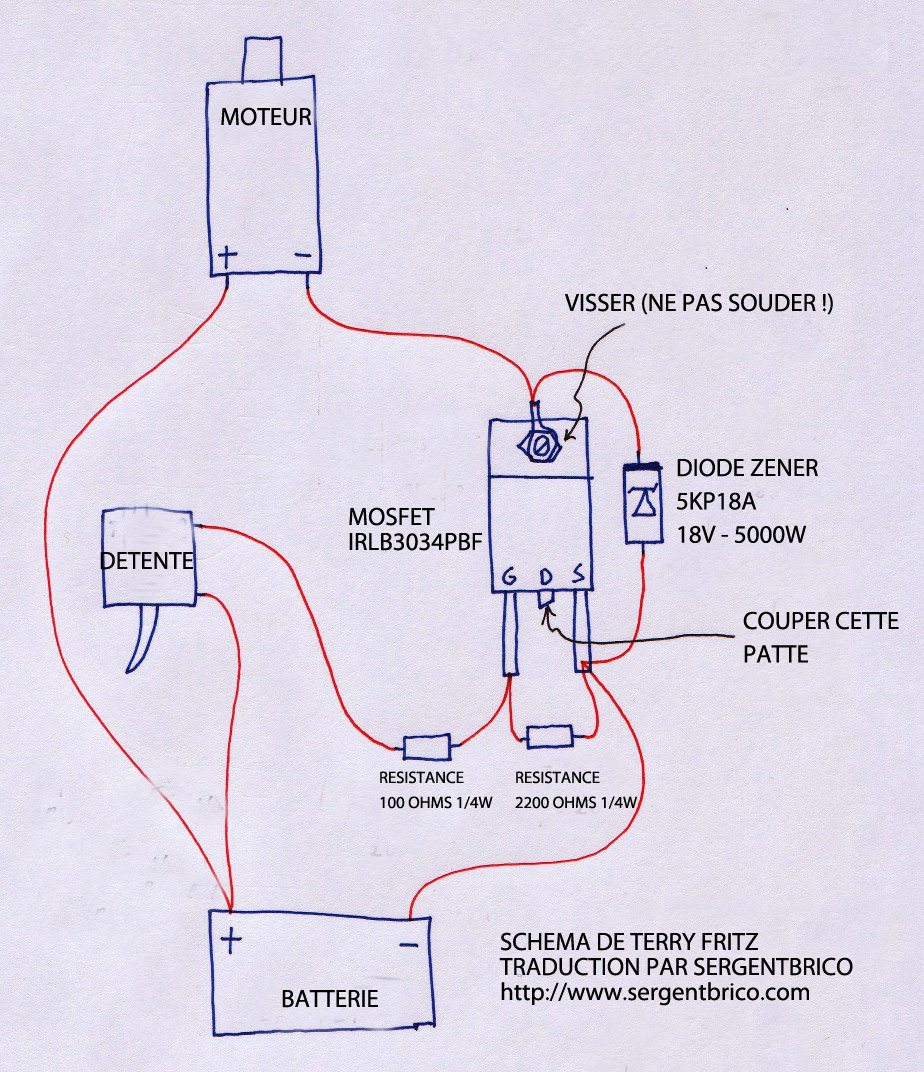

J'ai repris et traduit les schémas de Terry Fritz, afin que cela soit plus clair. Cliquez dessus pour les voir en grand.

Schéma de câblage du MOSFET Schéma de câblage du MOSFET

Composants

  • Transistor IRLB3034PBF
  • Diode Zener 5KP18A
  • Résistance 100 ohms
  • Résistance 2200 ohms
  • Cosse à œil diamètre 3mm
  • Vis + écrou 3mm
  • Gaine thermorétractable

J'ai rassemblé tous ces composants dans un pack, pour un tarif de 8€ frais de port inclus !
Vous pouvez le commander en cliquant sur le bouton ci-dessous. La seule chose n'étant pas incluse sont les câbles, car les diamètres et longueurs sont propres à chaque réplique, il m'est impossible de fournir une solution universelle.
L'envoi sera fait en enveloppe à bulles. Merci de bien préciser votre adresse de livraison !

Construction

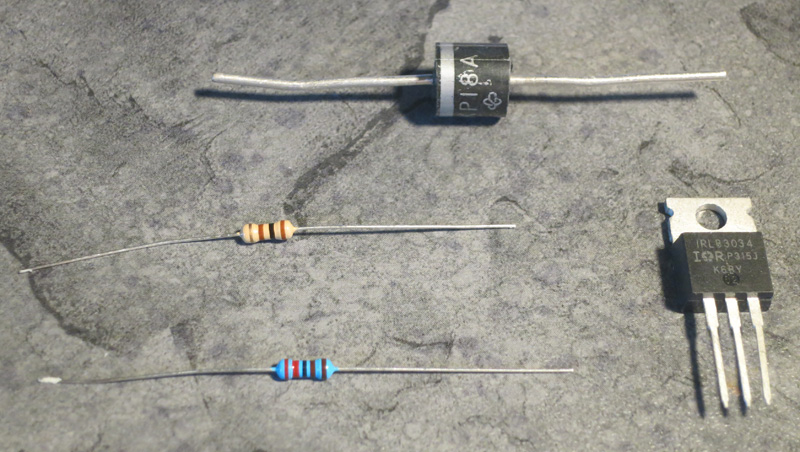

Les composants nécessaires
Les composants nécessaires
MOSFET

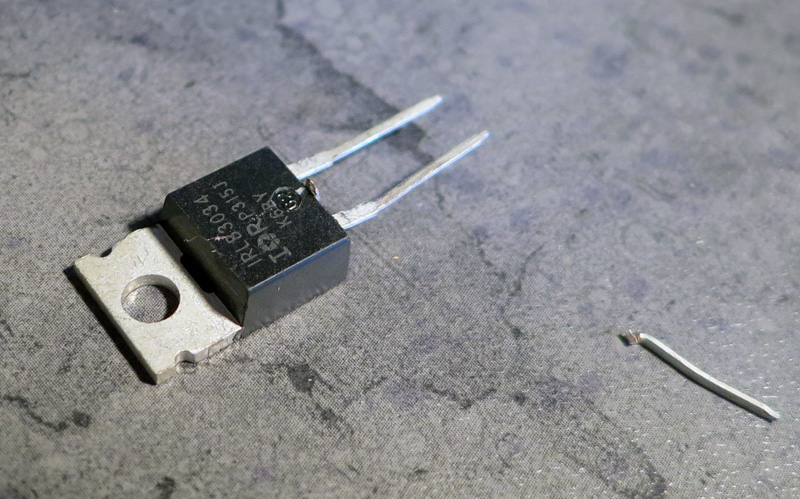

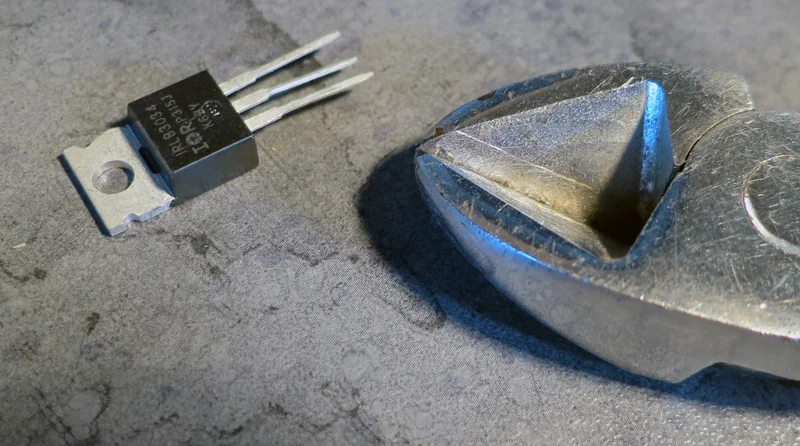

On coupe la broche centrale du mosfet
Broche centrale coupée
Et voila !
Résistance 2200 ohms

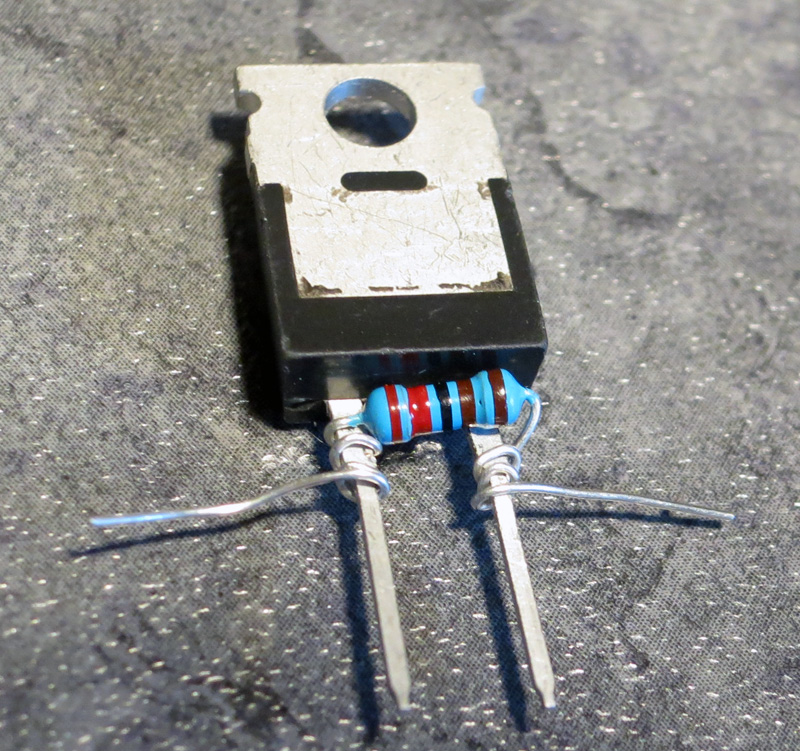

On attache la résistance de 2.2kohms

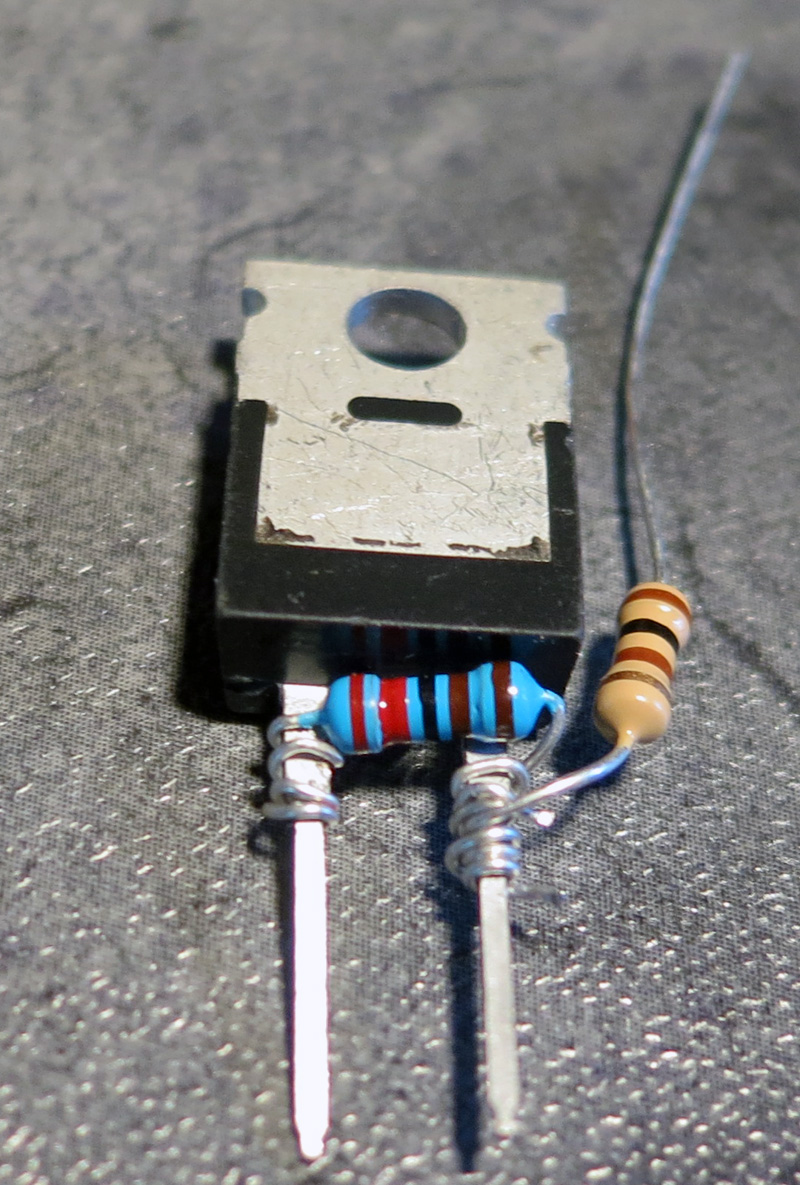

Résistance 100 ohms

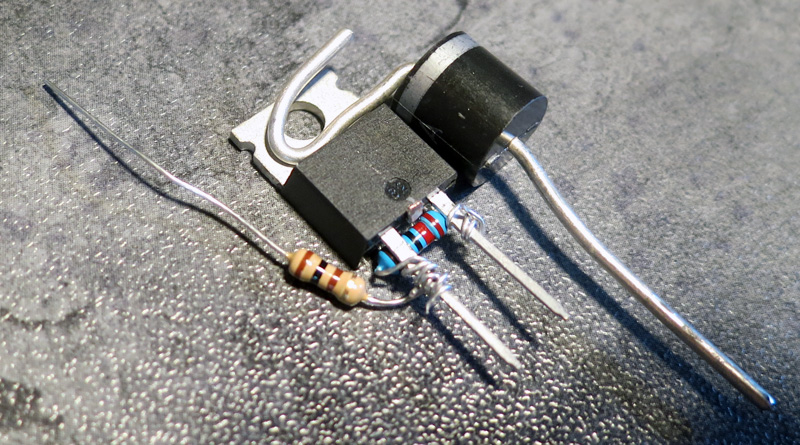

... puis celle de 100 ohms
Diode Zener 5KP18A

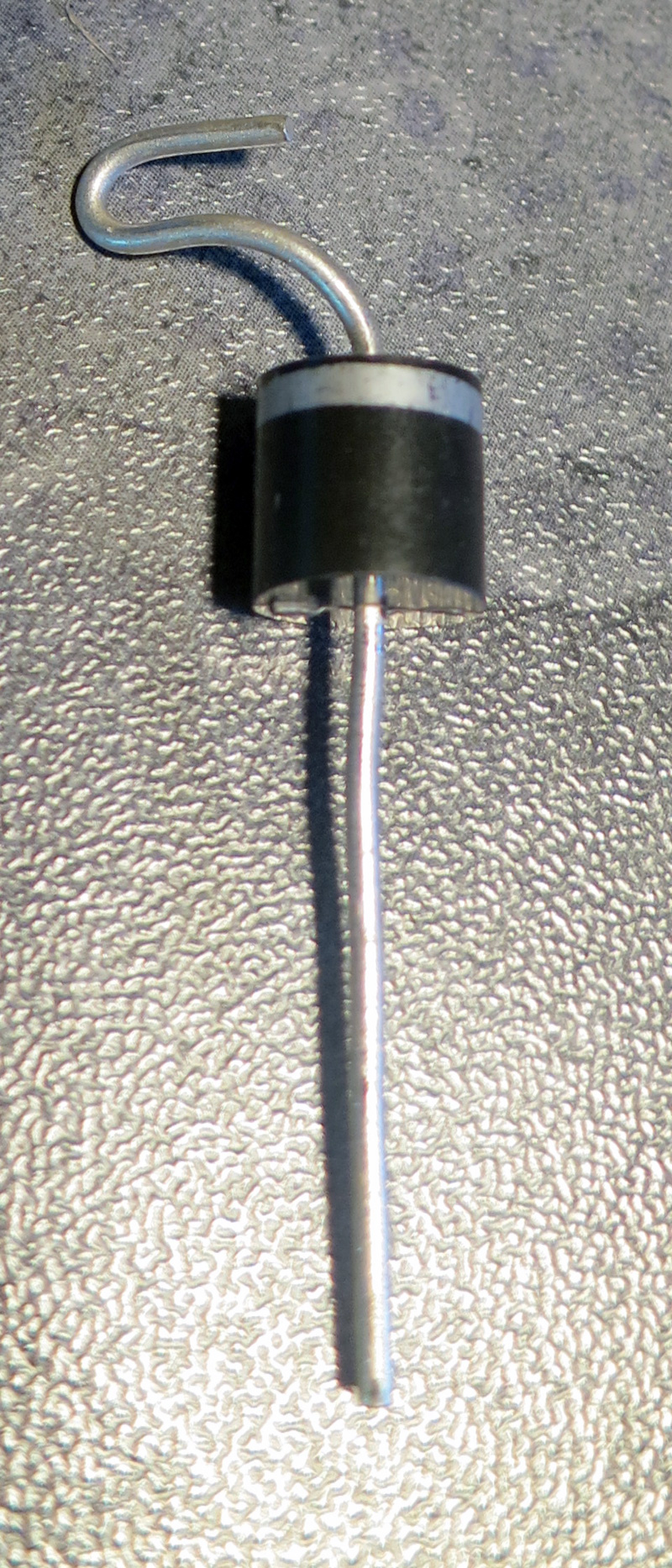

On prépare la diode Zener 5KP18A...
Diode Zener 5KP18A et MOSFET

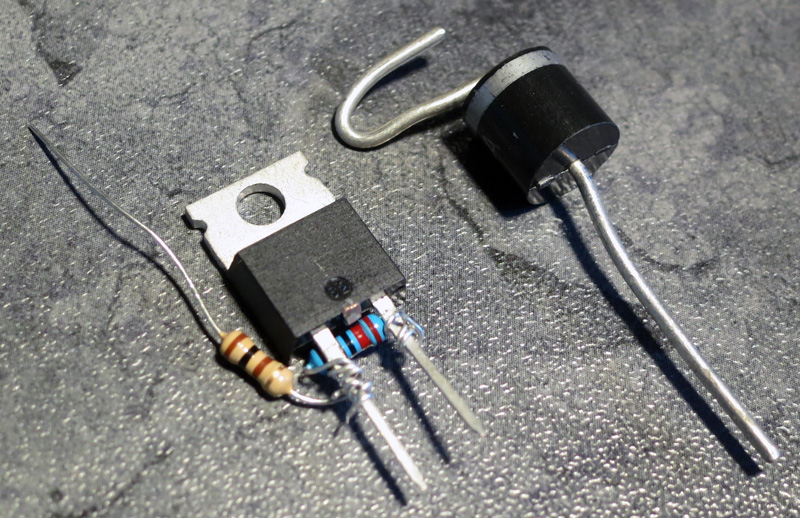

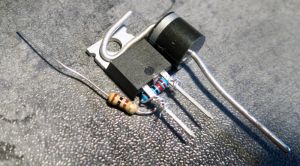

... qu'on va placer sur le MOSFET
Diode Zener 5KP18A et MOSFET
Et voilou !
Cosse à œil

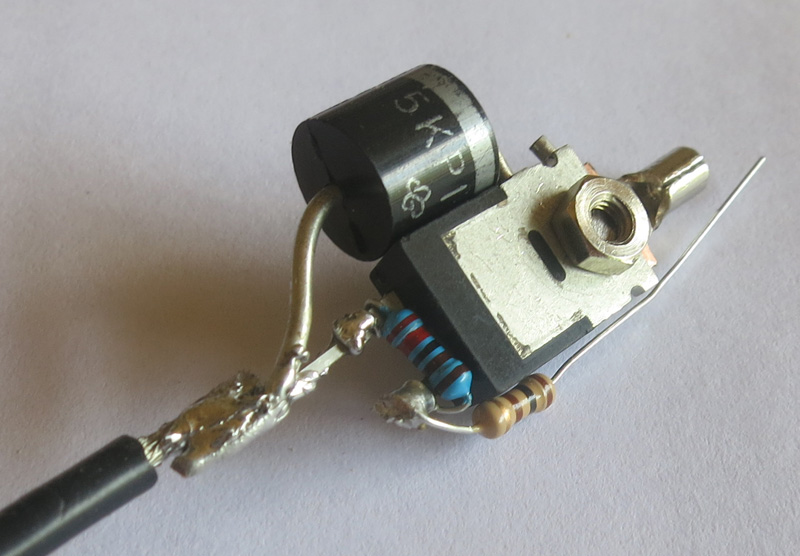

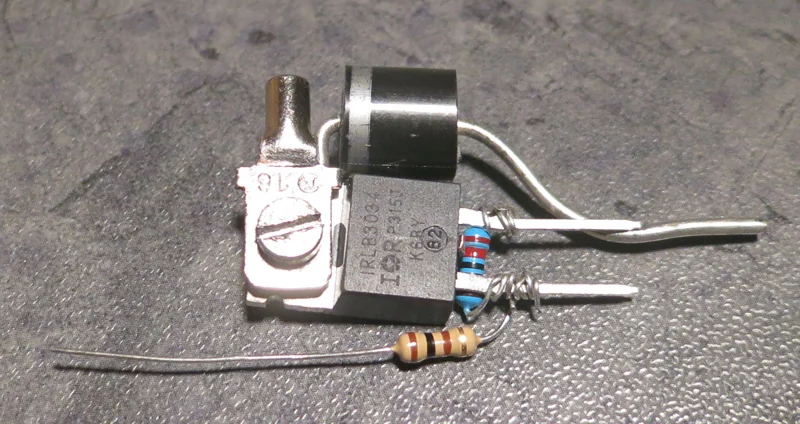

On fixe la diode sur le mosfet avec une cosse à œil
On coupe ce qui ne sert à rien et on soude un fil
Gaine thermo

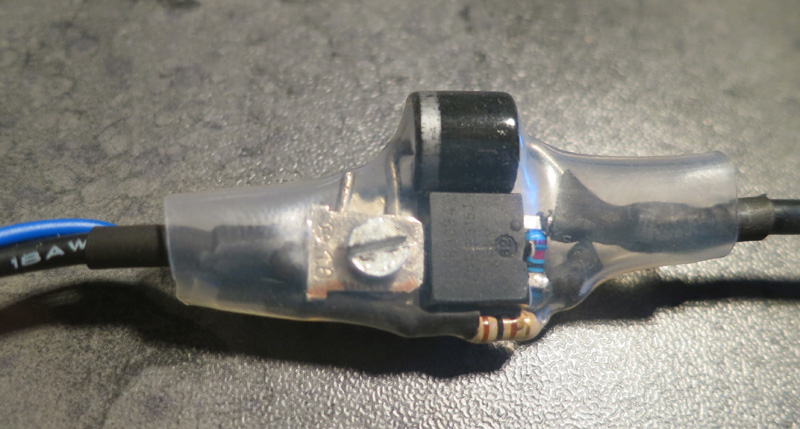

On isole au maximum avec de la gaine

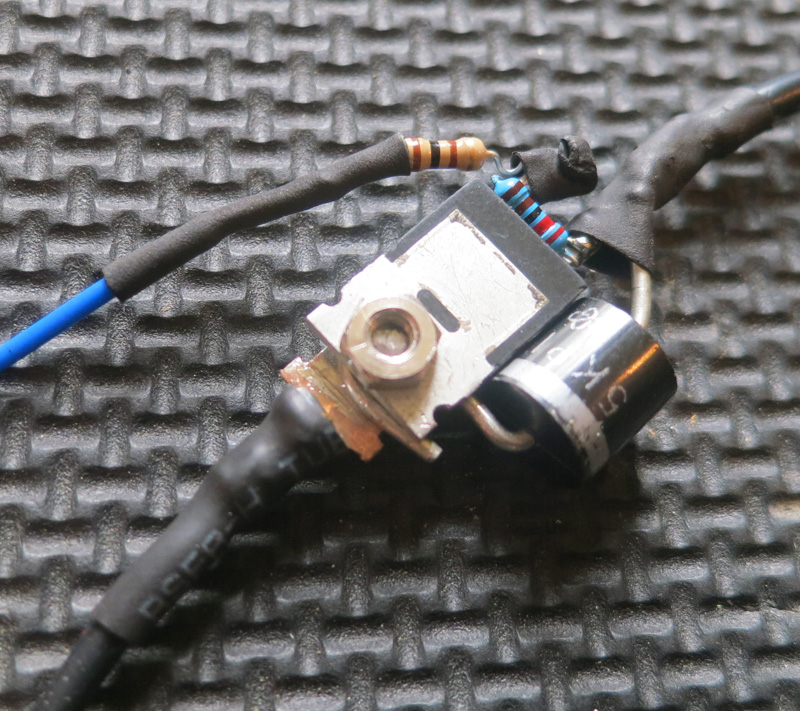

Isolation gaine thermo
Suite...

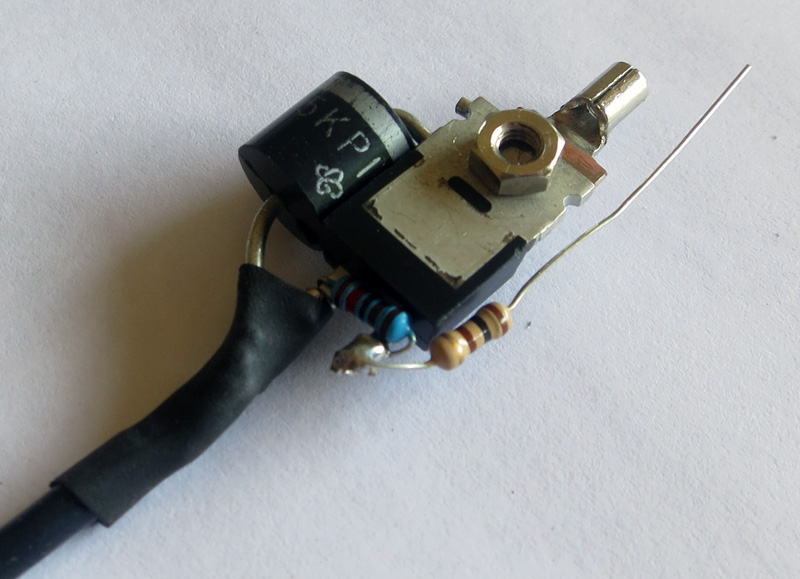

Résultat final
Résultat final !

Démonstration de fonctionnement

N'hésitez pas pour toute question concernant la réalisation de votre MOSFET à poster un commentaire ci-dessous.
